罐下采樣器

瀏覽量:

1000

產品編號

BQG-H3-F/G-1

所屬分類

罐下/密閉取樣器

瀏覽量:

1000

數量



詳情

　傳統對石油儲罐中的油品進行采樣作業為人工爬罐操作，此采樣方法存在著諸多不便。罐頂采樣準確度難以控制；操作人員勞動強度大，采樣時間長；雨雪、大風等天氣上罐采樣存在安全隱患；罐頂采樣時易揮發及有毒有害氣體會對操作人員造成傷害。

　　為了解決上述取樣問題，本公司遵照GB/T 4756 《石油液體手工取樣法》標準，吸收國內外罐下采樣器的先進技術，從國內石油化工行業實際取樣情況出發，研制了“罐下采樣器”，實現了油罐內不同點位的樣品可在罐下外置的密閉取樣控制箱中直接采樣，無需爬罐。該罐下采樣器安全環保、省時省力、準確可靠、易于管理，并且安裝方便、結構簡單！

適用范圍：
　　主要適用于浮頂石油儲罐和拱頂石油儲罐內石油產品上、中、下、底、出口以及上中下等比例混合樣等采樣點的采樣，適用的介質主要有航空煤油、石腦油、汽油、柴油、煤油、原油、蠟油、瀝青、渣油、化工原料等液態介質。
　　同時采用食品衛生級材料定制的罐下取樣器適用于食用油、棕櫚油、大豆油、花生油、菜油、香油、葵花籽油、色拉油、調和油等等糧油的取樣。

結構原理：
　　依據依據GB/T 4756《石油液體手工取樣法》與等比例伸縮架的特點，將采樣點的位置固定在等比例伸縮架上，伸縮支架頂端固定在浮球上，底部與油罐底部相連，使得采樣的點位會隨著液位的變化而變化，以此確保采樣的準確性。不同采樣點位的樣品管路都是相互獨立的，由取樣管線連接至罐外取樣箱，在取樣箱采集儲罐內部不同位置的樣品。

性能描述：

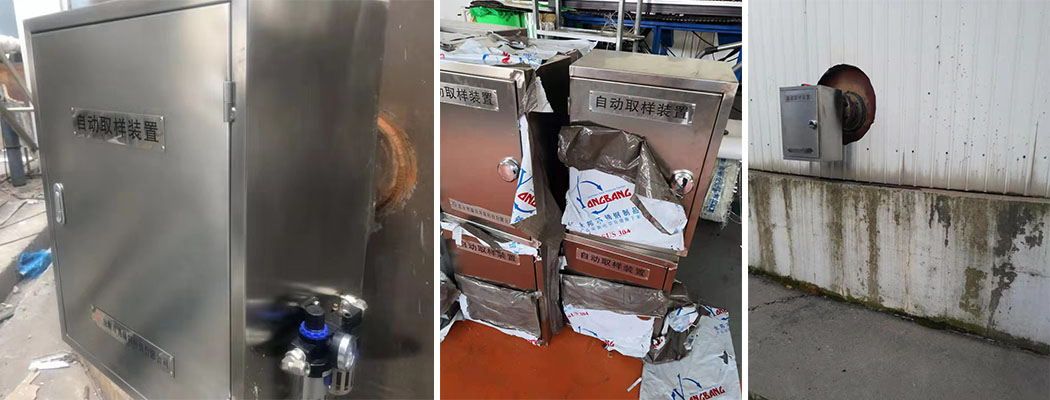

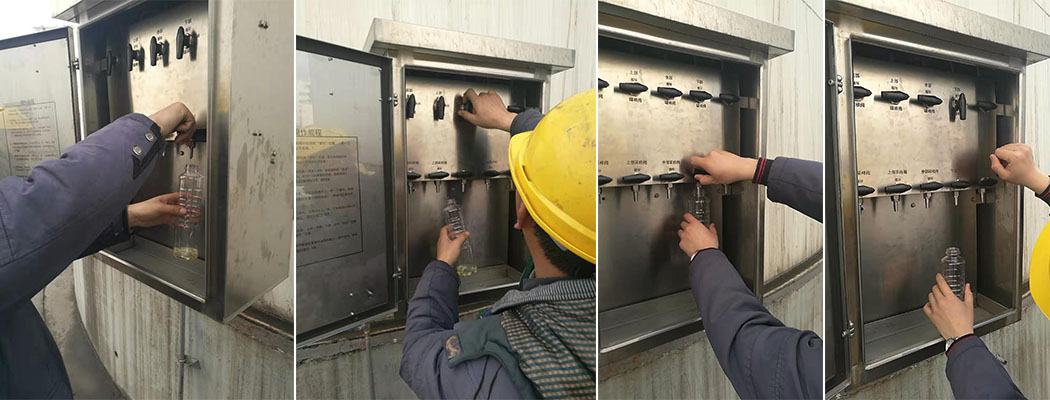

　　罐下采樣器是指用于采集石油儲罐內油品試樣的罐下采樣設施，包括罐外和罐內兩個部分。罐外主要為操作控制箱，包括連接管道、法蘭、操作箱（操作箱內有緊急切斷閥、多位換向閥、手動泵和采樣閥等），該操作箱為密閉結構，安全環保防爆，避免了有毒有害試樣對操作人員的危害；罐內部分主要包括等比例伸縮架、上采樣管、中采樣管、下采樣管、連接件（浮球）、罐底焊接支座、連接軟管等。

產品特點：
1.代替了人工爬罐，克服了在惡劣氣候條件下爬罐采樣帶來的危險，取樣過程密閉無泄漏，降低了有毒有害氣體對人體的危害，罐下操作也可降低靜電效應引發的危險。
2.人工爬罐采樣一般需要2人，整個采樣過程需要1個小時；使用罐下采樣器，只需1人在罐下操作，整個過程僅需5分鐘便能完成，減少人力，同時也提高了工作效率。
3.完全按照國標的要求設計采樣點位，降低了人工采樣造成的人為誤差，保證了采樣的準確性。整個操作集中在罐下的操作箱內，可以方便的實現現代化的定時、定點統一管理，保證了儲罐內油品分析的準確性和及時性。
